Augstas temperatūras molibdēna stieple

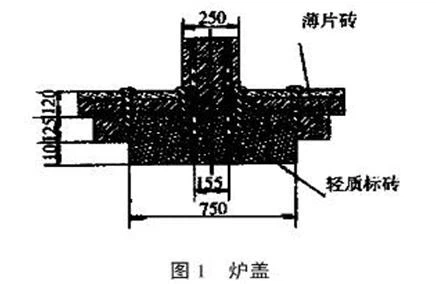

The main structure of a high-temperature molybdenum wire carbonization furnace:

Augstas temperatūras molibdēna stieples karbonizācijas krāsns ir nepārtrauktas molibdēna pretestības stieples apkures krāsns. Volframa pulveris un ogle tiek ievietota grafīta laivā, iestumta no priekšējām krāsns durvīm un karbonizēta caur augstas temperatūras krāsns cauruli. Pēc nepieciešamā procesa laika volframa karbīda izstrādājums tiek izstumts no krāsns aizmugurējām durvīm. Iekārta sastāv no krāsns korpusa, augstas temperatūras izturīgas tīra alumīnija oksīda krāsns caurules, priekšējās un aizmugurējās ieejas un izejas laivas krāsns durvīm, slēgta cikla nepārtrauktas konveijera lentes mehānisma, automātiskās vadības un apkures sistēmas. Tās galvenā tehnoloģija ir krāsns korpusa struktūra un temperatūras izturīgi materiāli. Lai novērstu volframa pulvera oksidēšanos augstā temperatūrā, aizsardzībai krāsns caurulē jāievada ūdeņradis. Tajā pašā laikā, lai novērstu molibdēna stieples oksidēšanos, krāsns urbumā jāievada slāpeklis, lai aizsargātu sildošo molibdēna stiepli. Īpašā procesa dēļ krāsns urbuma un samontētās krāsns caurules izolācijas struktūra izvirza augstākas prasības, un tās krāsns caurulei jābūt izgatavotai no augstas temperatūras izturīga augstas tīrības alumīnija oksīda materiāla (tīrības pakāpe virs 97,3 procentiem) ar formēšanu.

Augstas temperatūras molibdēna stiepļu tehnoloģijas pētījumi:

Molibdēns ir metāls ar augstu kušanas temperatūru un augstu izturību. Molibdēna pulverim, augstas temperatūras molibdēna plāksnēm, stieņiem un stieplēm, kas iegūtas ar pulvermetalurģijas un spiediena apstrādes metodēm, pievienojot atbilstošu daļiņu izmēru un nelielu daudzumu retzemju elementu, to zemās plastmasas trausluma pārejas temperatūras dēļ ir grūti pārstrādāt. . Augsta kristalizācijas temperatūra (virs 1800 grādiem), labas mehāniskās īpašības un procesa īpašības pēc augstas temperatūras atkausēšanas un pārkristalizācijas atkausēšanas, un tos plaši izmanto rūpniecībā, valsts aizsardzībā, elektronikā un citās jomās.

Augstas temperatūras molibdēna stieple novērš tīras molibdēna stieples trausluma trūkumu, ja to izmanto augstā temperatūrā, ievērojami pagarina materiāla kalpošanas laiku, un lielākā daļa lietotāju to iecienījuši ar izcilu visaptverošu veiktspēju. Pašlaik vietējie zinātniskie un tehnoloģiskie darbinieki tajā pašā nozarē aktīvi izstrādā augstas temperatūras molibdēna sērijas produktus. Ņemot vērā iepriekš minētos iemeslus, īpaši svarīgi ir meklēt saprātīgu, iespējamu un ekonomisku augstas temperatūras molibdēna stieples ražošanas procesu.

Augstas temperatūras molibdēna stieples testa metode:

Izvēlieties vienu un to pašu augstas temperatūras molibdēna pulvera partiju, saspiediet un saķepiniet 20 augstas temperatūras molibdēna sagataves 1 # ~ 4 # procesā un izmantojiet dažādas izslēgšanas metodes, lai izstrādātu dažādas augstas temperatūras molibdēna specifikācijas, izmantojot apstrādes metodes, piemēram, rotācijas kalšanu. , ķēdes vilkšana, pagrieziena galds un atkausēšana. Tika analizēta arī zīda mikrostruktūra un īpašības.

Pārbaudes plāns:

1# process augstas temperatūras molibdēna pulveris - aukstās izostatiskās presēšanas formēšanas stienis - vidējas frekvences indukcijas saķepināšana - velmēšana - rotācijas kalšana - raupja vilkšana - atkausēšana un citas apstrādes metodes.

2# process: augstas temperatūras molibdēna pulveris - aukstās izostatiskās presēšanas formēšanas stieņa sagatave - vidējas frekvences indukcijas saķepināšana - swaging blanking - swaging - raupja vilkšana - atkausēšana un citas apstrādes metodes.

3# process: augstas temperatūras molibdēna pulveris - hidrauliskās preses formēšanas kvadrātveida stienis - aktivācijas saķepināšana - velmēšana - rotācijas kalšana - raupja vilkšana - atkausēšana un citas apstrādes metodes.

4# process: augstas temperatūras molibdēna pulveris - hidrauliskās preses formēšanas kvadrātveida stienis - aktivācijas saķepināšana - swaging blanking - swaging - raupja vilkšana - atkausēšana un citas apstrādes metodes.

Secinājums:

(1) Pēc tam, kad 1# augstas temperatūras stieņa sagatave ir sarullēta un atvērta, < 1,9 mm augstas temperatūras molibdēna stieplei ir visviendabīgākā struktūra, kam seko 2#, 3#, 4# paraugi.

(2) Pēc tam, kad 1# augstas temperatūras stieņa sagatave ir sarullēta un atvērta, tā tiek apstrādāta<0.6mm high-temperature="" molybdenum="" wire,="" and="" the="" dovetail="" tie-up="" tissue="" formed="" by="" recrystallization="" annealing="" is="" the="" most="" developed,="" followed="" by="" 2#,="" 3#,="" 4#="">

(3) Pēc tam, kad 1# augstas temperatūras stieņa sagatave ir sarullēta un atvērta, mehāniskās īpašības turpmākajā apstrādes procesā ir labākas nekā 2#, 3#, 4# paraugiem.

(4) Augstas temperatūras sagatave ir jāsaķepina ar apaļo stieņu sagatavi un vidējas frekvences indukcijas krāsni, un velmēšanas sagatave ir efektīvs veids, kā vilkt augstas temperatūras molibdēna stiepli.

Populāri tagi: Augstas temperatūras molibdēna stieple, piegādātāji, ražotāji, rūpnīca, pielāgota, pirkt, cena, piedāvājums, kvalitāte, pārdošana, noliktavā
